Pas standardowy
- Zakres pracy:
- od –35°C do +50°C
- Szerokości pasów:
- 2×200, 3×300, 4×400 mm
Kurtyny paskowe PCV
Kurtyny przemysłowe z pasów PCV do hal produkcyjnych
- Wydzielanie stref procesu
- Bariera dla pyłu i hałasu
- Montaż INOX w komplecie
- Pasy wymienne pojedynczo
Kurtyny przemysłowe z pasów PCV oddzielają w hali strefy produkcji, magazynu i załadunku bez stawiania ścian i bez zamykania przejść dla ludzi i wózków. Pasy z miękkiego PCV zatrzymują przeciągi, pył i hałas między wydziałami, a przejście pozostaje otwarte: wózek przejeżdża, pasy rozchylają się i samoczynnie wracają na miejsce.
Kurtyny do hal i zakładów produkcyjnych produkujemy na wymiar otworu, z systemem montażowym ze stali nierdzewnej INOX w komplecie. Zależnie od warunków pracy dobieramy pasy standardowe, żebrowane, spawalnicze, antystatyczne, trudnozapalne lub kolorowe – wszystkie wycenisz online w jednym kalkulatorze. Kurtyny przesuwne wykonujemy na zapytanie, z wyceną indywidualną.
Parametry
- Zakres pracy pasów standardowych
- od –35°C do +50°C
- Szerokości pasów
- 2×200, 3×300, 4×400 mm
- Wysokość otworu
- do 5000 mm światła przejścia
- Zachodzenie pasów
- 33%, 50%, 100%
- Izolacyjność akustyczna
- ok. 30 dB (zależnie od zakładki i szczelności)
- Przezierność
- powyżej 80%
Zamów kurtynę pasową w kilku prostych krokach
Nie musisz czekać na wycenę: podaj wymiary otworu i rodzaj pasów w kalkulatorze, a cenę zobaczysz od razu. Wolisz, żebyśmy dobrali pas za Ciebie? Napisz albo zadzwoń.
Co daje kurtyna przemysłowa w hali i zakładzie produkcyjnym
Otwarty przejazd między wydziałami wyrównuje temperaturę, przenosi pył i hałas. Kurtyna z pasów PCV zatrzymuje je, nie zamykając przejścia. W praktyce oznacza to:
- ograniczenie ucieczki ciepła zimą i napływu gorącego powietrza latem,
- barierę dla kurzu, pyłu, dymów i oparów przechodzących między strefami,
- tłumienie hałasu maszyn o ok. 30 dB,
- ograniczenie przeciągów na stanowiskach pracy przy bramach,
- zatrzymanie owadów i ptaków w przejściach otwartych na zewnątrz.
Widoczność i bezpieczeństwo w przejściach hali
Pasy przepuszczają ponad 80% światła, więc nie dzielisz hali na ciemne boksy, a operatorzy wózków widzą, co dzieje się po drugiej stronie przejścia. Materiał jest samogasnący i nie podtrzymuje płomienia, a zaokrąglone krawędzie pasów ograniczają ryzyko skaleczeń.
Wydzielanie stref procesu w hali – gdzie montuje się kurtyny przemysłowe
Kurtyna przemysłowa dzieli przestrzeń zakładu na strefy procesu tam, gdzie ściana lub brama zamykałyby drogę transportu wewnętrznego. Najczęstsze miejsca montażu:
- bramy między halą produkcyjną a magazynem lub strefą załadunku,
- przejścia między wydziałami o różnej temperaturze lub zapyleniu,
- wydzielenie maszyn generujących hałas, pył lub opary (przykład: bariera dźwiękowa wokół maszyny),
- osłony stanowisk spawalniczych (pasy spawalnicze zielone lub czerwone),
- strefy montażu elektroniki i malarnie proszkowe (pasy antystatyczne),
- przejścia objęte wymaganiami ppoż. (pasy trudnozapalne).
Warianty pasów PCV do kurtyn przemysłowych
Kurtynę przemysłową konfigurujesz z jednego z sześciu rodzajów pasów – wszystkie są w kalkulatorze, różnią się materiałem i przeznaczeniem strefy:
[Pas standardowy](/pasy-pcv-na-wymiar/standard/) – transparentny, do typowych warunków temperaturowych; podstawowy wybór do bram i przejść między wydziałami.
[Pas standardowy żebrowany](/pasy-pcv-na-wymiar/standard-zebrowany/) – ten sam materiał z podłużnymi przetłoczeniami, do intensywnych przejazdów wózków widłowych (zobacz kurtyny żebrowane).
[Pasy spawalnicze](/pasy-pcv-na-wymiar/spawalnicze/) – zielone lub czerwone, przepuszczają ok. 13% światła; wydzielają stanowiska spawalnicze i chronią otoczenie przed iskrami i promieniowaniem UV (kurtyny spawalnicze).
[Pas antystatyczny](/pasy-pcv-na-wymiar/antystatyczny/) – transparentny, ogranicza gromadzenie się ładunków elektrostatycznych i przyciąganie kurzu; do montażu elektroniki i laboratoriów (kurtyny antystatyczne).
[Pasy trudnozapalne](/pasy-pcv-na-wymiar/trudnozapalne/) – transparentne, o sklasyfikowanej reakcji na ogień B-s3,d0, do przejść z wymaganiami ppoż. (kurtyny ognioodporne).
[Pasy kolorowe](/pasy-pcv-na-wymiar/kolorowe/) – transparentne lub kryjące (m.in. czerwone, czarne, niebieskie, białe, matowe) do oznaczania stref i przesłaniania widoku; kolory można łączyć w jednej kurtynie.
Parametry wytrzymałościowe pasów PCV
Pasy w kurtynie przemysłowej są stale odchylane przez wózki i ładunki, ocierane i narażone na zmiany temperatury. Wartości poniżej pochodzą z karty pasa standardowego, z którego produkujemy większość kurtyn do hal; pas żebrowany ma ten sam materiał. Zakres pracy, przezierność i tłumienie hałasu podajemy w parametrach na górze strony, pełne karty pasów – na stronie pasy PCV na wymiar.
| Parametr | Wartość (pas standardowy) |
|---|---|
| Wytrzymałość na rozciąganie | 18 MPa |
| Wydłużenie przy zerwaniu | 490% |
| Twardość Shore A | 79 ±3 |
| Gęstość | 1,21 g/cm³ ±0,01 |
| Grubość pasa (szerokość) | 2 mm (200 mm), 3 mm (300 mm), 4 mm (400 mm); żebrowany 7 mm z żebrami (300 mm) |
| Temperatura pękania | –35°C |
| Właściwości ogniowe | samogasnący, nie podtrzymuje płomienia |
Szerokość pasa i zakładka – dobór kurtyny do otworu w hali
Szerokość pasa dobiera się do wysokości światła otworu: niższe przejścia piesze obsługują pasy 200 mm, najczęstszy wybór w halach to 300 mm, a przejazdy wózków widłowych przez wysokie otwory – pasy 400 mm lub żebrowane 300 mm. Tabelę „wysokość otworu → pas” znajdziesz w poradniku Jak dobrać szerokość i zakładkę pasa PCV, a graniczne wysokości – w pytaniach niżej.
Zakładka 33/50/100% – kiedy która: im większe zachodzenie pasów, tym szczelniejsza kurtyna. 33% wystarcza w przejściach dla ludzi i między strefami o zbliżonej temperaturze, 50% wybiera się przy różnicy temperatur (najczęstszy wariant), 100% tam, gdzie szczelność i tłumienie hałasu są priorytetem.
Standard czy żebrowany – co wybrać przy ruchu wózków widłowych
Przy sporadycznym ruchu pieszym, paleciakach i wózkach ręcznych wystarczy pas standardowy. Przy intensywnych przejazdach wózków widłowych wybierz pasy żebrowane: podłużne przetłoczenia przyjmują otarcia na siebie, zmniejszają powierzchnię styku z ładunkiem i tarcie, dzięki czemu kurtyna dłużej zachowuje przejrzystość – zwłaszcza przy towarach gabarytowych i ofoliowanych.
Skrajne pasy w kolorze ostrzegawczym (np. czerwone) wyraźnie oznaczają krawędzie przejazdu i poprawiają widoczność kurtyny dla pieszych i operatorów wózków; zaznaczysz je w kalkulatorze.
Galeria realizacji – kurtyny przemysłowe w halach i zakładach
Zdjęcia z obiektów przemysłowych: zabudowa maszyny jako bariera dźwiękowa, osłona taśmociągu na składzie opału, zabudowa stanowiska pracy i kurtyna w otworze ściany hali. Więcej wdrożeń opisujemy w realizacjach.
Grafika: zabudowa maszyny kurtyną z pasów PCV jako bariera dźwiękowa w hali przemysłowej

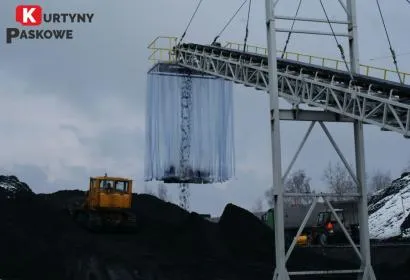

Kurtyna z pasów PCV na taśmociągu składu opału, na zewnątrz zimą

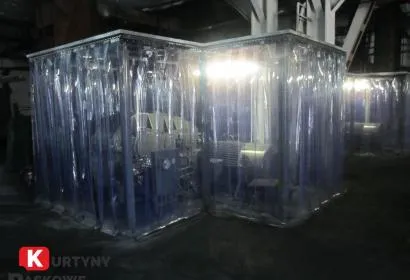

Zabudowa stanowiska pracy z kurtyn paskowych PCV w hali przemysłowej

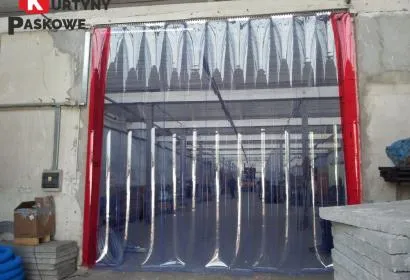

Kurtyna z przezroczystych pasów PCV w otworze ściany hali produkcyjnej
Montaż kurtyny przemysłowej: system INOX w komplecie

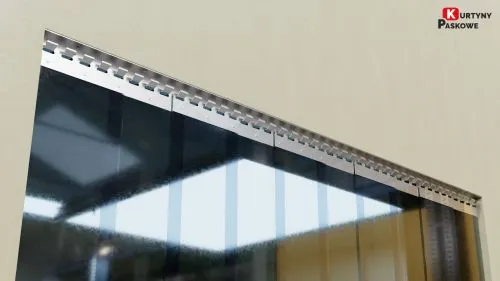

Każda kurtyna zawiera system montażowy INOX: listwę grzebieniową ze stali nierdzewnej oraz pasy docięte na wymiar, z zakutymi okuciami. Listwę mocuje się na ścianie nad otworem albo w świetle otworu do nadproża; przy bramach segmentowych i rolowanych stosuje się ramię wsporcze – opisujemy je na stronie kurtyn na bramy. Większość klientów montuje kurtynę samodzielnie – zobacz montaż krok po kroku z filmem na stronie Montaż; w razie potrzeby montujemy ją na miejscu, w całej Polsce.
Uszkodzony pas wymienia się pojedynczo, bez demontażu listwy, a czyszczenie ogranicza się do mycia pasów łagodnym środkiem.
Kurtyny przesuwne – na zamówienie
Oprócz kurtyn stałych, zawieszonych na listwie grzebieniowej nad otworem, wykonujemy na zapytanie także kurtyny przesuwne. Ich produkcję i montaż pokazuje film „Kurtyny Pasowe Standardowe i Przesuwne | Produkcja i Montaż”, osadzony na stronie Montaż.
Kurtyny przesuwne wyceniamy indywidualnie – kalkulator nie obejmuje tego wariantu. Podaj wymiary otworu, rodzaj pasów i opis miejsca montażu przez formularz kontaktowy lub telefonicznie, a przygotujemy ofertę.
Oblicz cenę kurtyny przemysłowej do swojej hali
Nie musisz czekać na wycenę. Wpisz wymiary otworu, wybierz rodzaj i szerokość pasów oraz zakładkę – kalkulator w kilka sekund pokaże cenę netto; kilka przejść w hali wycenisz w jednej konfiguracji, zapiszesz do PDF i przejdziesz do zamówienia. Jeśli wolisz, opisz nam halę przez formularz – dobierzemy pasy i zakładkę. Zobacz też kurtyny magazynowe – przegrody PCV, kurtyny warsztatowe i kurtyny na bramy wjazdowe.
Pasy do tej kurtyny
Rodzaje pasów PCV stosowane w kategorii Kurtyny przemysłowe. Każdy z nich docinamy na wymiar otworu; szczegółowe parametry znajdziesz na karcie pasa.
Pas standardowy żebrowany
- Zakres pracy:
- od –35°C do +50°C
- Szerokości pasów:
- 2×200, 3×300, 4×400 mm (z wypustkami np. 7×300 mm)
Pasy spawalnicze
- Przepuszczalność światła:
- ok. 13%
- Szerokość pasów:
- 2×300 mm (rulony 1×570 mm)
Pas antystatyczny
- Zakres pracy:
- od –35°C do +50°C
- Szerokości pasów:
- 2×200, 3×300 mm
Pasy trudnozapalne
- Klasa reakcji na ogień:
- B-s3,d0
- Zakres pracy:
- od –35°C do +50°C
Pasy kolorowe
- Kolory:
- czerwone, czarne, niebieskie, białe, matowe i inne (do wyboru w kalkulatorze)
- Przezroczystość:
- transparentne lub kryjące
Pytania i odpowiedzi
Najczęstsze pytania o kategorię Kurtyny przemysłowe. Więcej odpowiedzi znajdziesz w dziale FAQ.
Jaką szerokość pasów wybrać?
Szerokość pasa dobiera się do wysokości światła otworu. Pasy 200 mm (grubość 2 mm) stosuje się do 2500 mm, pasy 300 mm (3 mm) do 3500 mm, a pasy 400 mm (4 mm) do 5000 mm wysokości.
W większości hal sprawdza się wariant 3×300 mm i taki podpowiada kalkulator. Przy przejazdach wózków widłowych przez wysokie otwory zalecamy pasy 400 mm albo żebrowane 300 mm.
Co oznacza pojedyncza, podwójna i potrójna zakładka?
Zakładka to stopień zachodzenia sąsiednich pasów na siebie: pojedyncza 33%, podwójna 50%, potrójna 100%. Im większe zachodzenie, tym szczelniejsza i lepiej izolująca kurtyna, ale rośnie liczba pasów, ciężar zestawu i cena, a przejście przez kurtynę wymaga więcej siły.
Kalkulator przelicza liczbę pasów automatycznie po wybraniu zakładki.
Pasy standardowe czy żebrowane przy ruchu wózków?
Pas żebrowany to pas standardowy z podłużnymi przetłoczeniami. Żebra zmniejszają powierzchnię styku z ładunkiem i wózkiem, więc kurtyna mniej się rysuje i dłużej zachowuje przejrzystość przy częstych przejazdach, zwłaszcza z towarem gabarytowym lub ofoliowanym.
Przy sporadycznym ruchu pieszym i paleciakach wystarczy pas standardowy. Pasy żebrowane 300 mm (7 mm z żebrami) stosuje się w otworach o wysokości od 3000 do 5000 mm.
Po co skrajne pasy ostrzegawcze?
Skrajne pasy w kolorze ostrzegawczym wyraźnie oznaczają krawędzie przejścia lub przejazdu, co poprawia widoczność kurtyny dla pieszych i operatorów wózków. W kurtynach spawalniczych stosuje się skrajne pasy czerwone, które wyznaczają granicę strefy.
Są opcją do zaznaczenia w kalkulatorze przy konfiguracji kurtyny.
Czy wykonujecie kurtyny przesuwne?
Tak, na zapytanie. Oprócz kurtyn stałych, zawieszanych na listwie grzebieniowej INOX, wykonujemy kurtyny paskowe przesuwne. Ich produkcję i montaż pokazuje film na stronie Montaż.
Kurtyn przesuwnych nie obejmuje kalkulator, który wycenia kurtyny na listwie grzebieniowej. Wycenę przygotowujemy indywidualnie: podaj szerokość i wysokość światła otworu, rodzaj pasów oraz opis miejsca montażu przez formularz kontaktowy lub telefonicznie. Opis i warunki zamówienia znajdziesz na stronie kurtyn przemysłowych.
Zobacz też
Inne kategorie kurtyn paskowych PCV o zbliżonym zastosowaniu.
Magazynowe
Kurtyny magazynowe, czyli przegrody z pasów PCV, to praktyczne rozwiązanie umożliwiające szybkie i funkcjonalne wydzielanie stref w halach magazynowych, produkcyjnych oraz centrach logistycznych. Wykonane z elastycznych pasów z transparentnej folii PCV pozwalają oddzielić przestrzeń roboczą bez konieczności budowy stałych ścian czy montażu drzwi przemysłowych.
Warsztatowe
Kurtyny warsztatowe z pasów PCV wydzielają stanowiska pracy i domykają bramy w warsztatach samochodowych, serwisach, lakierniach i garażach – bez stawiania ścian i bez zamykania przejścia. Miękkie pasy rozchylają się przed samochodem, wózkiem lub pracownikiem i same wracają na miejsce, ograniczając przeciągi, pył i hałas między stanowiskami.
Na bramy
Kurtyny na bramy wjazdowe to praktyczne rozwiązanie stosowane w halach magazynowych, produkcyjnych oraz centrach logistycznych, w których duże bramy są często otwierane – a także na bramach garażowych w warsztatach, serwisach i obiektach rolniczych. Elastyczne pasy PCV tworzą barierę ograniczającą wymianę powietrza między strefami, dzięki czemu pomagają zmniejszyć straty ciepła zimą i ograniczyć napływ ciepłego powietrza latem.
Realizacje i poradnik
Realizacja
Montaż kurtyny paskowej w Katowicach
W Katowicach wykonaliśmy profesjonalny montaż kurtyny paskowej z wytrzymałych pasów PCV o szerokości 400 mm i grubości 4 mm, dopasowanej idealnie do istniejącego otworu. Konstrukcja została zamontowana wewnątrz światła otworu, co pozwoliło maksymalnie ograniczyć ucieczkę ciepła i poprawić komfort pracy w obiekcie.
Realizacja
Kurtyna zawieszona na ramieniu wsporczym
Kurtyny paskowe montowane na ramieniu wsporczym to idealne rozwiązanie w przypadku zastosowania bram roletowych lub segmentowych, gdzie mechanizm bramy znajduje się w nadprożu lub wyjeżdża do góry, a kurtyna jest instalowana wewnątrz pomieszczenia.
Realizacja
Bariera dźwiękowa
Kurtyna pasowa (zwana również paskową) może skutecznie pełnić rolę bariery dźwiękowej, zwłaszcza w obiektach przemysłowych, magazynach czy warsztatach, gdzie często występuje podwyższony poziom hałasu. Oto kilka istotnych aspektów, na które warto zwrócić uwagę:
Dobór5 min czytania
Jak dobrać szerokość i zakładkę pasa PCV
Szerokość pasa i stopień zachodzenia pasów na siebie to dwa parametry, które decydują o tym, jak kurtyna paskowa PCV pracuje na co dzień: czy domyka przejście po przejeździe wózka, ile hałasu i zimna zatrzymuje oraz ile siły trzeba, żeby przez nią przejść.
Kurtyny przemysłowe na wymiar
Wpisz szerokość i wysokość otworu w kalkulatorze, wybierz rodzaj pasów i zakładkę, a cenę zobaczysz od razu. Jeśli wolisz, żebyśmy dobrali pas do warunków w Twoim obiekcie, wyślij wymiary przez formularz albo zadzwoń.
