Kurtyny warsztatowe z pasów PCV

Kurtyna paskowa to rozwiązanie dla mniejszych obiektów, w których stanowisko naprawcze, lakiernia i magazyn części sąsiadują ze sobą przez otwarte przejścia. Nie wymaga zasilania ani serwisu automatyki. Typowe miejsca montażu:

• brama warsztatu samochodowego lub serwisu – ogranicza przeciąg i ucieczkę ciepła,
• przejście między halą napraw a lakiernią – ogranicza przenoszenie pyłu ze szlifowania,
• stanowisko spawalnicze w warsztacie – pasy spawalnicze chronią otoczenie przed iskrami i promieniowaniem UV (zobacz kurtyny spawalnicze),
• garaż, warsztat stolarski lub ślusarski – przegroda między stanowiskiem a resztą pomieszczenia.

Pył i hałas narzędzi rozchodzą się po całym warsztacie, jeśli przejścia stoją otworem. Zasłona z nachodzących na siebie pasów PCV ogranicza przenoszenie pyłu i oparów, a przy bramie zewnętrznej zatrzymuje przeciąg, owady i ucieczkę ciepła zimą. Materiał jest samogasnący i nie podtrzymuje płomienia.

Kurtyna z pasów standardowych tłumi hałas o ok. 30 dB – rzeczywisty efekt zależy od zakładki, szczelin przy krawędziach otworu i rodzaju hałasu; im szczelniejsza kurtyna, tym lepiej tłumi. Przykład zabudowy maszyny opisaliśmy w realizacji Bariera dźwiękowa.

Kurtyna warsztatowa powstaje z jednego lub kilku rodzajów pasów łączonych w jednym zestawie. Warianty dostępne w kalkulatorze:

• Pas standardowy – bezbarwny w odcieniu niebieskim, przezroczystość powyżej 80%, szerokości 200, 300 i 400 mm,
• Pasy kolorowe – transparentne lub kryjące, m.in. czerwone, czarne, niebieskie, białe i matowe; przesłaniają widok na stanowisko, oznaczają strefy i służą jako skrajne pasy ostrzegawcze,

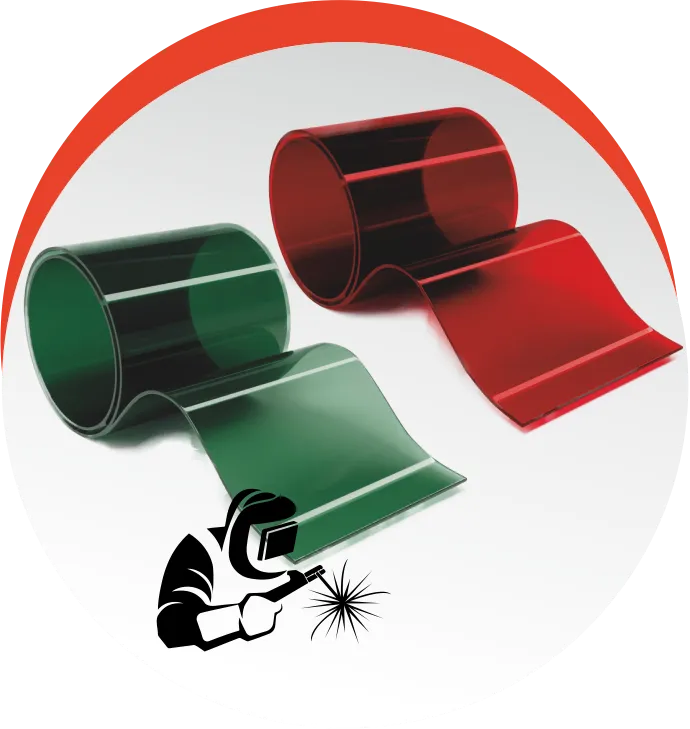

• Pasy spawalnicze – zielone lub czerwone, przepuszczalność światła ok. 13%; wydzielają stanowisko spawalnicze i chronią otoczenie przed iskrami i UV,
• Pas antystatyczny – transparentny, 2×200 lub 3×300 mm; ogranicza gromadzenie się ładunków elektrostatycznych i przyciąganie kurzu – więcej na stronie kurtyn antystatycznych.

Zmierz wysokość i szerokość otworu w świetle. Szerokość pasa zależy od wysokości otworu: do przejść dla pieszych wystarczą pasy 200 mm, do typowych bram warsztatów i serwisów samochodowych stosuje się pasy 300 mm, a do wysokich bram dla samochodów dostawczych – 400 mm. Zakładka 33% wystarcza w przejściach dla ludzi, 50% to najczęstszy wybór przy różnicy temperatur między strefami, a 100% stosuje się tam, gdzie liczy się szczelność i tłumienie hałasu.

Pełne zestawienie „wysokość otworu → pas” znajdziesz w poradniku Jak dobrać szerokość i zakładkę pasa PCV oraz w pytaniach niżej.

Większość klientów montuje kurtynę samodzielnie – potrzebne są tylko śruby lub kołki dobrane do materiału nadproża. Kolejność prac:

• Zmierz otwór w świetle i skonfiguruj kurtynę w kalkulatorze. W przesyłce dostaniesz listwę grzebieniową INOX i pasy z zakutymi okuciami INOX.
• Wybierz mocowanie: listwa na ścianie nad otworem (montaż boczny, wersja A) albo do nadproża w świetle otworu (wersja B). Jeśli w otworze pracuje brama segmentowa lub rolowana, zobacz montaż na ramieniu wsporczym na stronie kurtyn na bramy.
• Przykręć listwę zębami w dół (otwory co ok. 17 cm); przy szerokich otworach odcinki listwy muszą stykać się ze sobą, żeby zachować stały rozstaw zębów.
• Zawieś pasy naprzemiennie: pierwszy, trzeci, piąty, potem drugi, czwarty, szósty. Nadmiar długości odetnij po próbnym zawieszeniu, aby kurtyna wisiała ok. 1–2 cm nad posadzką.

Pełną instrukcję z rysunkami wymiarowymi i filmem znajdziesz na stronie Montaż kurtyny paskowej. O wymianie pojedynczych pasów i montażu na miejscu przeczytasz w pytaniach niżej.

Wpisz wymiary otworu, wybierz rodzaj i szerokość pasów, zakładkę oraz ewentualne skrajne pasy ostrzegawcze – kalkulator od razu pokaże cenę netto. Kilka przejść wycenisz w jednej konfiguracji i zapiszesz do PDF.

Nietypowy otwór, osłona stanowiska z kilku stron albo kurtyna przesuwna (wykonujemy ją na zapytanie, kalkulator jej nie obejmuje)? Opisz sytuację przez formularz kontaktowy lub telefonicznie – przygotujemy wycenę indywidualną. Do większych hal zobacz kurtyny przemysłowe, a do przejść pieszych kurtyny na drzwi.
